페라이트자석이나 희토류자석과 같은 감자곡선이 직선에 가까운 재료에 대해서는 자석단체의 중심축상의 자계강도는 이하와 같이 계산된다.

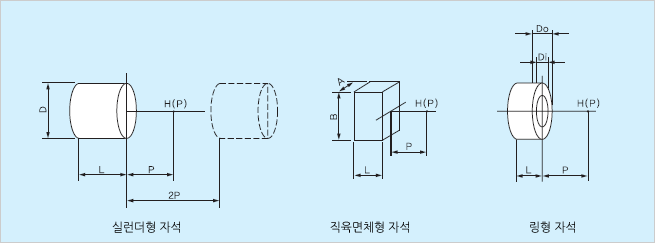

직경D, 길이L(자화방향)의 원주상자석의 단면으로부터 임의의 거리P점에 있어서 중심축상의 자계강도를 H(P)로 한다.



단면A×B, 길이L(자화방향)의 직육면체형 자석의 중심축상의 자계강도를 H(P)로 한다.

P = -(L/2)로 가정함으로써 위의 각 경우의 자석단체의 Hd를 알 수 있다. 이런 방법으로 퍼미언스계수를 계산할 수 있다.


외경Do, 내경Di, 길이L(자화방향)의 링형 자석의 중심축상의 자계강도를 H(P)로 한다.


여기서, P = -(L/2)로 가정함으로써 위의 각 경우의 자석단체의 Hd를 알 수 있다. 이런 방법으로 퍼미언스계수를 계산할 수 있다.

또, 동일한 두개의 자석이 2P만큼의 거리를 두고 서로 반대방향에 위치하고 있을 경우에 공극중심자계강도(Bg)는 위의 각 경우의 H(P)의 2배로 된다.

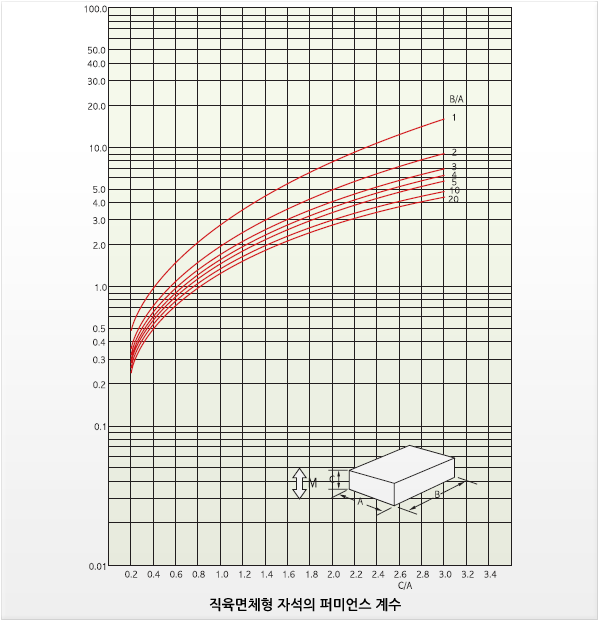

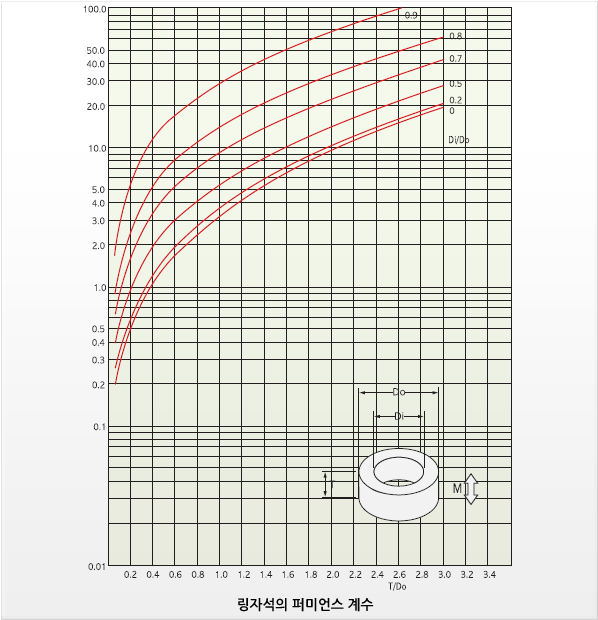

또한 자석단체의 퍼미언스계수는 다음의 그래프로 표현된다.

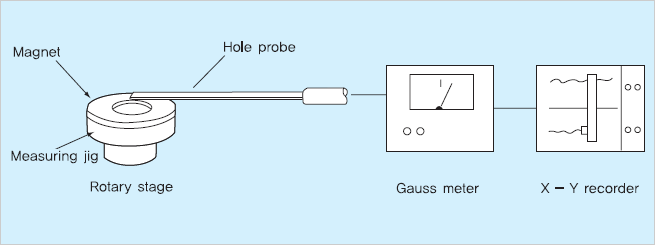

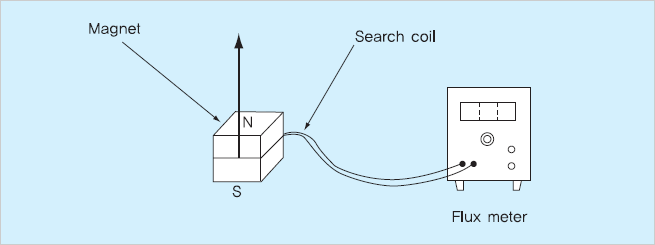

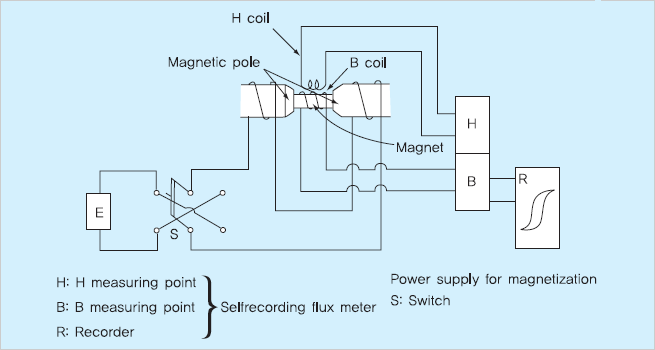

자석의 자기특성에 관한 측정방법을 아래와 같이 나타낸다.











자석의 용도에 따라서 여러가지의 착자방법이 필요하며 특수한 착자에 대해서는 별도의 상담이 필요하다.

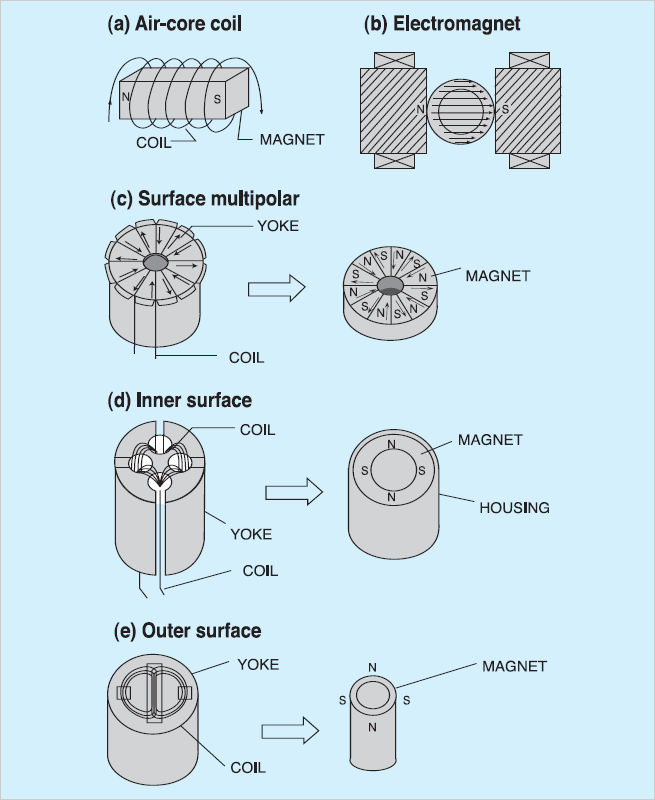

단순한 N, S극 착자의 경우, 공심코일과 전자석의 자계를 사용해서 착자할 수 있지만 다극착자나 조립후착자의 경우는 전용의 착자요크가 필요하다., 착자를 이해하기 위해서 대표적인 착자요크의 형상과 착자패턴을 아래에 나타낸다.
